Geschweißtes Stahlgitter

Beschreibung

Geschweißtes Stahlgitter ist ein starres, offenes Gitter, das durch rechtwinkliges Schweißen von Stahlstäben (Tragstäbe und Querstäbe) zu einer starken, einteiligen Platte hergestellt wird. Aufgrund seiner hohen Festigkeit, Haltbarkeit und Korrosionsbeständigkeit im beschichteten Zustand ist es ein beliebtes und vielseitiges Material für Fußböden, Gehwege, Plattformen und Entwässerungsabdeckungen.

Nomenklatur für geschweißte Stahlgitter

• Lagerstäbe – Lastaufnahme, Gitterrostspannweite
• Querstangen – Verbindungsstäbe, verlaufen entlang der Breite des Gitters
• Beenden – Beschichtung aufgetragen, schwarz lackiert, verzinkt
• Gezähnt – Kerbverfahren für rutschfeste Oberfläche
• Breiten – Gesamtabmessungen senkrecht zu den Tragstäben gemessen
• Spanne – Strecke in Richtung der Tragstäbe
• Banderolierung – Stab in der gleichen Größe wie der Tragstab, der zum Verschließen offener Enden verwendet wird
• Trittplatte – An der Außenkante angeschweißter Flachstab mit Überstand über dem Gitterrost

Spezifikationen

Geschweißtes Stahlgitter für Standardanwendungen

Materialien: Kohlenstoffstahl / verzinkter Stahl / Edelstahl / Aluminium
Oberfläche: Glatt / Gezahnt
Lagerstangengröße: 1″, 1-1/4″, 1-1/2″, 1-3/4″, 2″, 2-1/4″, 2-1/2″.
Stärke der Tragstange: 1/8″, 3/16″
Querstangengröße: 1/4″, 5/16″ und 3/8″ quadratische gedrehte Stange
Querstangenabstand: 2″ und 4″.
Stababstand: 11/16″, 15/16″, 1-3/16″

Hochbelastbares geschweißtes Stahlgitter

Materialien: Kohlenstoffstahl / verzinkter Stahl / Edelstahl
Oberfläche: Glatt / Gezahnt
Lagerstangengröße: 1″, 1-1/4″, 1-1/2″, 1-3/4″, 2″, 2-1/4″, 2-1/2″, 3″, 3-1/2″, 4″, 4-1/2″, 5″, 5-1/2″, 6″.
Tragstangenstärke: 1/4″, 5/16″ und 3/8″.
Querstangengröße: 1/4″, 5/16″ und 3/8″ quadratische gedrehte Stange.
Querstangenabstand: 2″ und 4″.
Stababstand: 15/16″, 1-3/16″, 1-7/8″ und 2-3/8″.

Anwendungen von geschweißten Stahlgittern

Geschweißtes Stahlgitter bedient unzählige industrielle Anwendungen. Es bietet starken Halt für schweres Gerät. Dieses Produkt lässt Licht und Luft durch. Arbeiter gehen sicher auf diesen langlebigen Paneelen. Fabriken installieren sie als Betriebsplattformen. Sie funktionieren perfekt in Kraftwerken. In Kläranlagen werden sie häufig eingesetzt.

Industrielle Plattformen und Gehwege

Standard-geschweißte Gitterroste schaffen stabile Arbeitsplattformen. Es unterstützt schwere Maschinen und Panzer. Wartungsteams haben einfachen Zugriff auf die Ausrüstung. Diese Gitter dienen als sichere Treppenstufen. Ihre rutschfeste Oberfläche verhindert Unfälle. Sie bilden sichere Wege zwischen den Geräten. Ölraffinerien verlassen sich auf ihre Stärke.

Architektur- und Kommunalingenieurwesen

Städte entscheiden sich für hochbelastbare geschweißte Gitterroste für ihre Infrastruktur. Es entstehen wunderschöne Decken für Gewerbegebäude. Einkaufszentren nutzen es für Belüftungsschichten. Kommunale Projekte schreiben es für Grabenabdeckungen vor. Diese Gitter schützen Baumwurzeln in Städten. Fußgängerbrücken nutzen sie als Deckbelag. Sie reduzieren effektiv das Strukturgewicht.

Energie- und Umweltschutz

Kraftwerke benötigen langlebige geschweißte Stahlgitter. Es bildet Kesselplattformen und Laufstege. Kerntechnische Anlagen nutzen es als Wartungszugang. Abwasseranlagen installieren es überall. Diese Roste widerstehen chemischer Korrosion perfekt. Sie dienen in Rauchgasreinigungsanlagen.

Transportanwendungen

Schiffe verwenden geschweißte Stahlgitter als Decks. Es sorgt für rutschfeste Oberflächen im Offshore-Bereich. Marineplattformen wählen es für Gehwege. Einige Autobahnen installieren es als Leitplanken. Häfen nutzen es für korrosionsbeständige Plattformen. Das Material hält Meerwasserumgebungen stand.

Spezialisierte Anwendungen

In der Landwirtschaft werden geschweißte Stahlgitter für Böden verwendet. Es sorgt für Belüftung in Lebensmittelverarbeitungsbetrieben. Lagerhäuser installieren es für Zwischenböden. Einige Bauprojekte benötigen es für den Gerüstbau. Bestimmte Branchen nutzen es zur Materialprüfung.

Materialauswahl für verschiedene Szenarien

• Kohlenstoffstahlgitter eignen sich für die meisten industriellen Anwendungen. Feuerverzinkung sorgt für Korrosionsbeständigkeit.
• Edelstahl (304/316) eignet sich für extreme Umgebungen wie Küstengebiete und Chemiefabriken.
• Aluminiumgitter bieten eine leichte Lösung für Meeres- und Architekturprojekte.

Jedes Material bietet spezifische Vorteile für unterschiedliche Betriebsbedingungen und Langlebigkeitsanforderungen.

Schweiß- und Befestigungsklammern für Gitterroste aus Stahl

Durch Schweißen entstehen hochwertige dauerhafte Installationen, während mechanische Befestigungselemente (auch Gitterklammern genannt) Lösungen bieten, wenn Gitter abnehmbar sein müssen oder Schweißen unpraktisch ist. Das empfohlene Schweißmuster (rechts abgebildet) gibt den Mindestabstand der Befestigungselemente für Fußgängeranwendungen an. Bei Fahrzeuganwendungen sind in der Regel zusätzliche Schweißarbeiten erforderlich, wobei die spezifischen Größen- und Abstandsanforderungen von der für das Projekt zuständigen Behörde festgelegt werden.

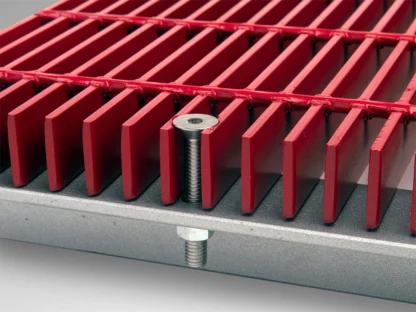

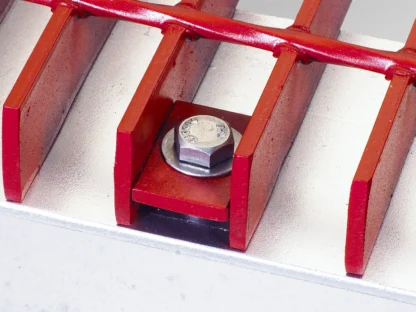

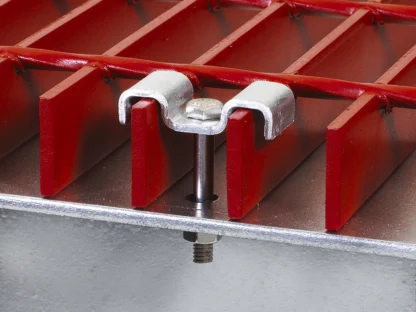

Diese gebogenen Klammern, die zwei Tragstäbe überbrücken, sind in verzinktem Stahl, Edelstahl oder Aluminium erhältlich. Sie verfügen über standardmäßige 5/16″-Bolzenlöcher. Bolzen, Schrauben oder andere Verbindungsteile sind nicht im Lieferumfang enthalten und müssen separat geliefert werden.	Der enge Abstand der engmaschigen Gitterroste ermöglicht das Senken oder Fräsen der Tragstäbe zur Aufnahme der Bolzenschultern. Flachkopfschrauben oder selbstbohrende Befestigungselemente sind nicht im Lieferumfang enthalten und müssen separat geliefert werden.	Arbeiter schweißen diese vorgestanzten Platten zwischen die Tragstäbe, um die Verschraubung mit der Tragkonstruktion zu erleichtern. Kunden müssen Bolzen, Schrauben oder andere Verbindungsteile separat bereitstellen.

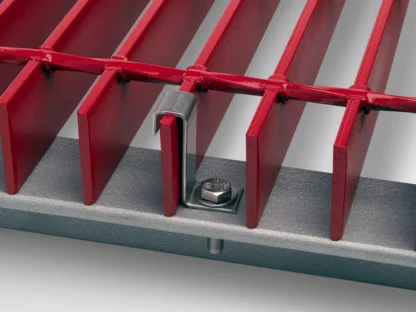

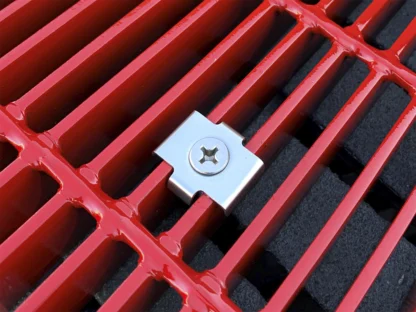

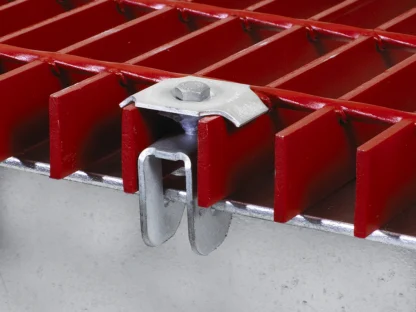

Diese mechanischen Befestigungselemente werden von der Oberseite des Gitterrosts aus installiert und stellen eine kraftschlüssige Verbindung mit dem Stützflansch her. „G“-Clips lassen sich einfach installieren, ohne dass Bohren oder Schweißen erforderlich ist.	Dieser geformte Clip nimmt zwei Lagerstangen auf, die in der Mitte einen Abstand von 11/16 Zoll haben. Senkkopfschrauben und anderes erforderliches Befestigungsmaterial müssen vom Kunden separat bereitgestellt werden.	Ein schmal geformter Clip, der zur Aufnahme einer einzelnen Tragstange bei Anwendungen mit begrenztem Abstand verwendet wird, typischerweise 11/16 Zoll in der Mitte. Kopfschrauben und anderes notwendiges Befestigungsmaterial sind nicht im Lieferumfang enthalten und müssen separat geliefert werden.

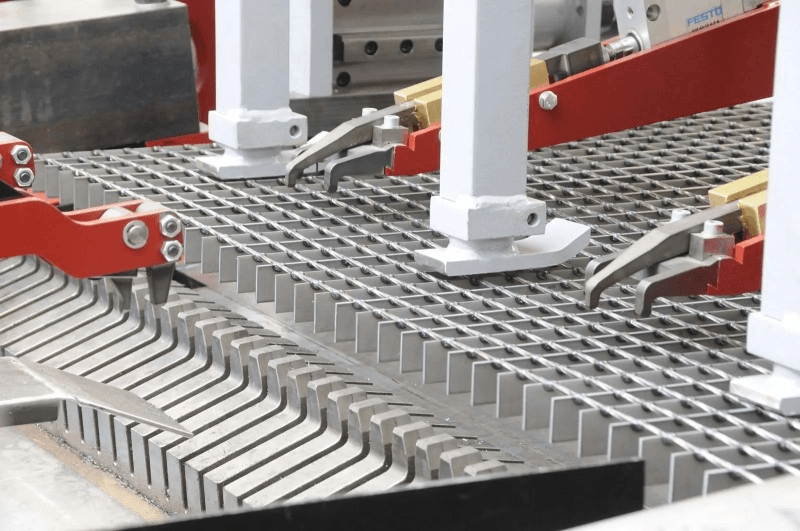

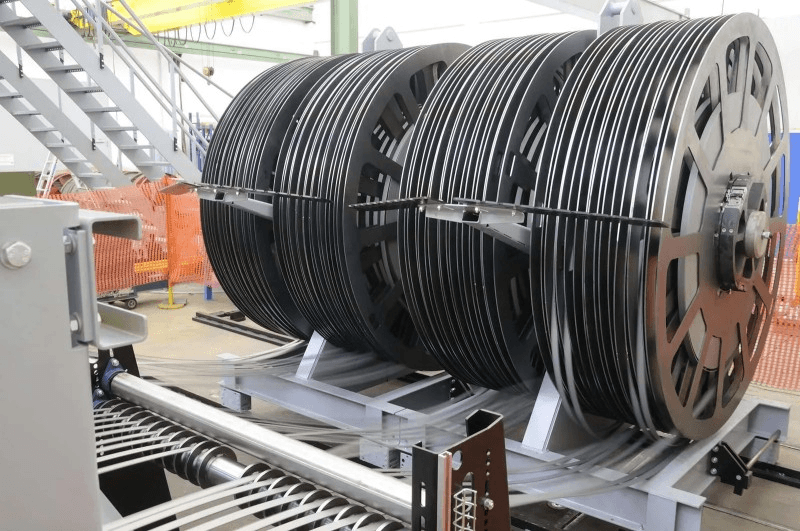

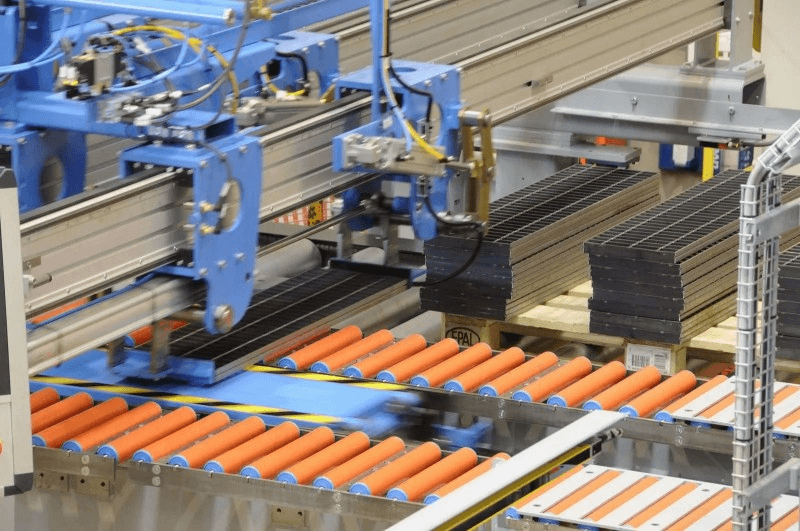

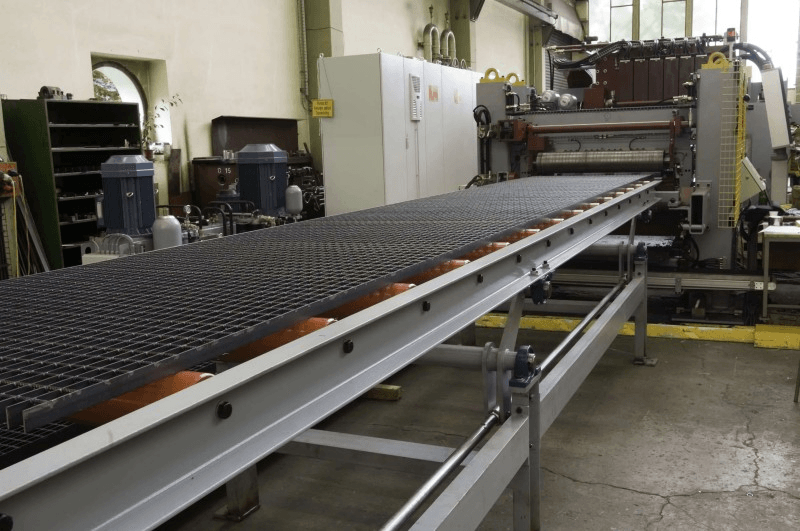

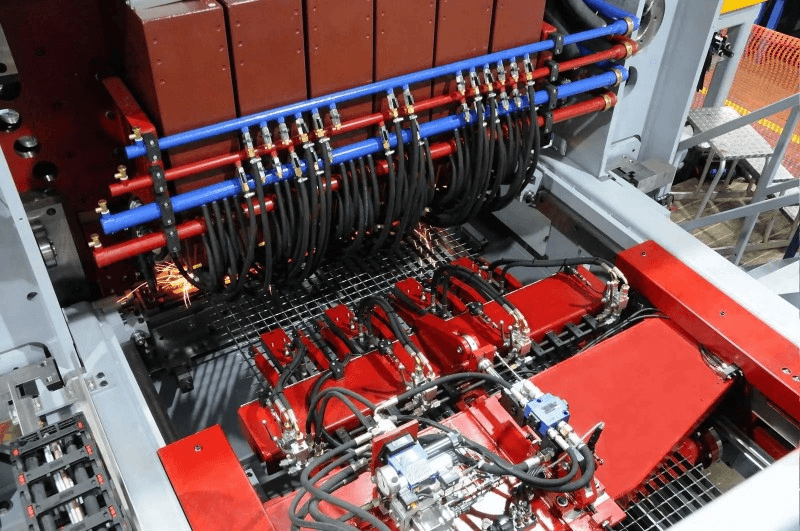

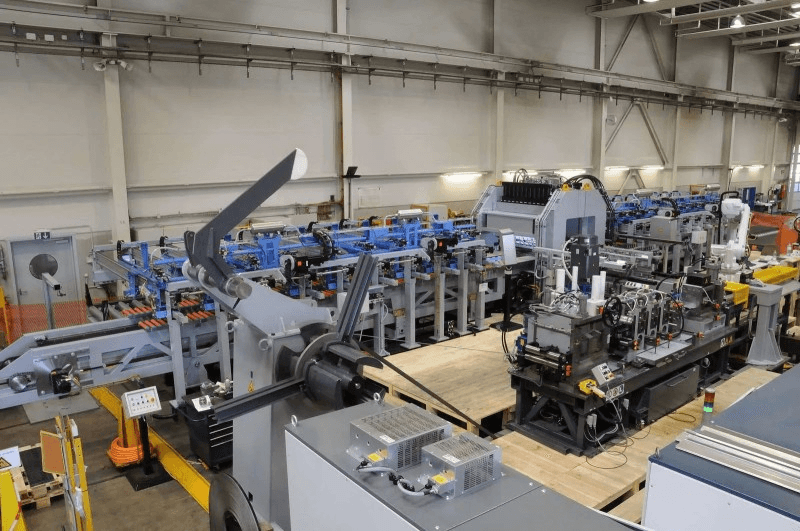

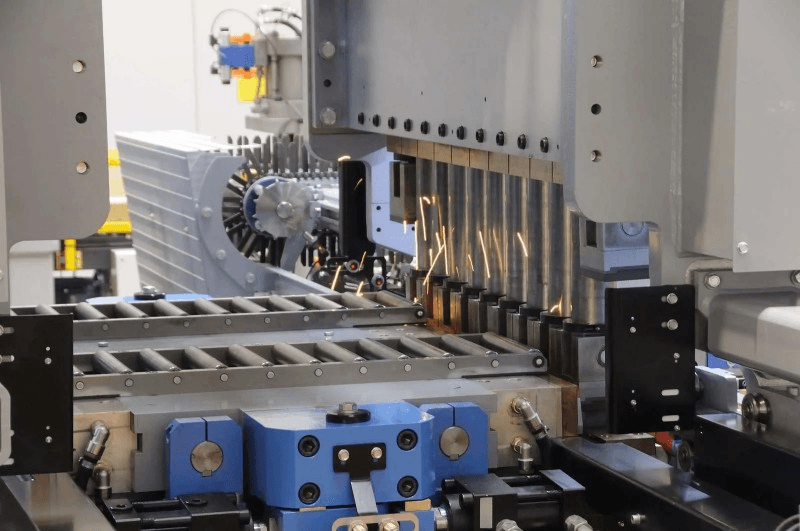

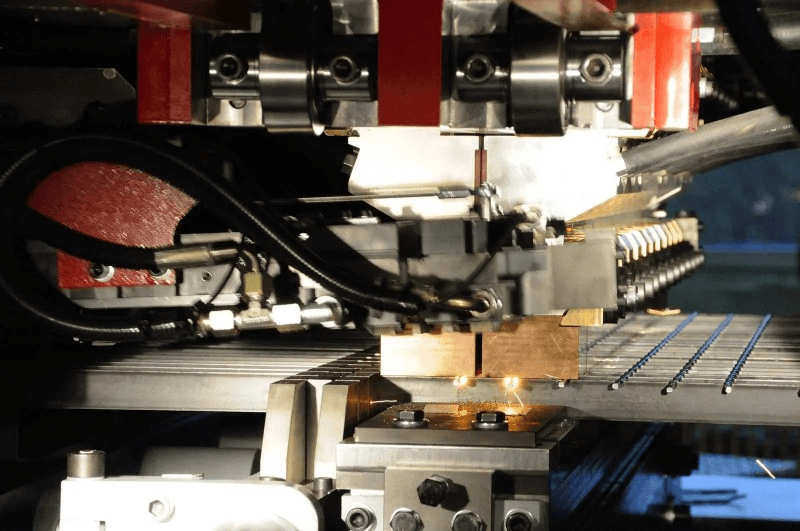

Verarbeitungsgeräte für geschweißte Stahlgitter
