وصف
Our Mine Tunnel Support Mesh is engineered welded mesh designed for underground mining and tunneling applications. It provides high-strength reinforcement and structural stabilization, ensuring safe and durable ground support in challenging subterranean conditions.
شبكة BRC تلبي المعايير العالمية
تستخدم BRC MESH أسلاكًا مشوهة مسحوبة عالية الإنتاجية، وتتوافق مع BS4482:2005، أو ASTM A1064، أو DIN488، وتفي بمعايير BS4483:2005 أو ASTM A1064 M - مع حد أدنى لقوة الخضوع يبلغ 485-515 نيوتن/مم². نحن نوفر شبكة BRC بأحجام قياسية ويمكننا أيضًا إنتاج أحجام مخصصة حسب طلب العميل. يشمل إنتاجنا أسلاك بأقطار من 5 إلى 12 ملم، وأحجام مختلفة من الألواح، وفتحات متعددة. يوضح الجدول أدناه أحجام الأسلاك وأوزانها ومساحة الفولاذ لكل عرض متر لألواح BRC القياسية والمخصصة.
بالنسبة لدعم أنفاق المناجم والتطبيقات الهيكلية الأخرى - مثل الجسور والأساسات والأعمدة والحزم والجدران الاستنادية - قامت شركة ABX Metal بتصميم شبكة سلكية ملحومة مصممة خصيصًا لتلبية هذه الاحتياجات. نقوم بتصنيع شبكات بأسلاك يصل قطرها إلى 12 ملم، وفي صفائح يصل عرضها إلى 3.30 مترًا وطولها 10.00 مترًا. بالإضافة إلى ذلك، نحن نقدم خدمات ثني الشبكات السلكية لتلبية متطلبات المشروع المحددة.
الأنواع الأساسية لشبكات دعم أنفاق الألغام

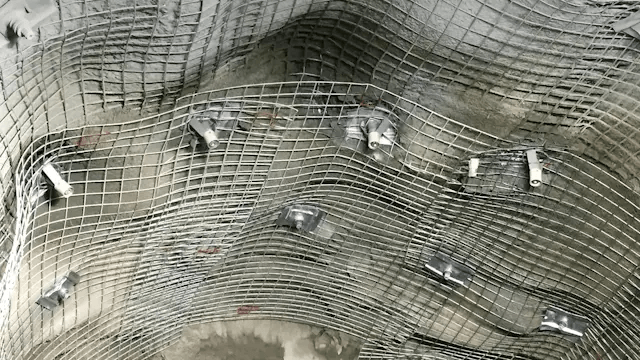

- شبكة سلكية ملحومة: الشكل الأكثر شيوعًا، مصنوع من أسلاك منخفضة الكربون أو الفولاذ المقاوم للصدأ ملحومة بشبكة صلبة. إن قوتها العالية وتوافقها الممتاز مع تطبيقات الخرسانة المرشوشة يجعلها الخيار المفضل لتحقيق الاستقرار الهيكلي في الظروف الجوفية الصعبة.

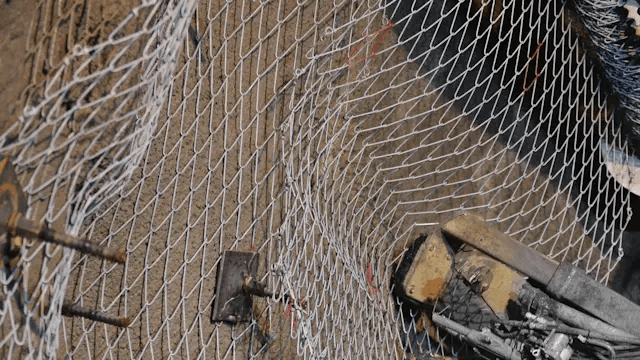

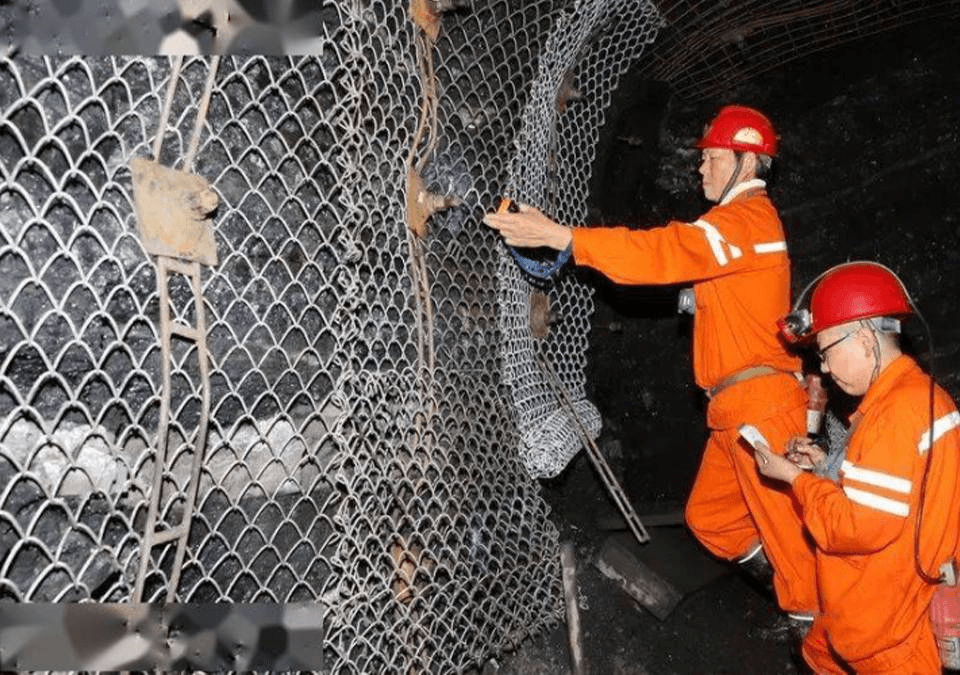

- شبكة ربط السلسلة (المنسوجة): شبكة مرنة مزخرفة بالماس يسهل التعامل معها ونقلها. يسمح تصميمها المتشابك بالبقاء فعالاً حتى في حالة انقطاع الأسلاك الفردية.
- شبكة أسلاك الفولاذ عالية الشد (المعيني): تم تصميمها للظروف القاسية، باستخدام أسلاك ذات قوة شد تصل إلى 1770 نيوتن/مم². إنه ديناميكي للغاية ويمكنه امتصاص طاقة تأثير كبيرة من الانفجارات الصخرية أو الأرض المتغيرة.
- شبكة صناعية/بلاستيكية: بديل خفيف الوزن ومقاوم للتآكل مصنوع من البوليستر عالي القوة أو PVC. إنه أكثر أمانًا في التعامل معه (بدون حواف حادة) وغالبًا ما يستخدم في دعم الطريق الدائم أو المناطق ذات الظروف الأرضية الحمضية.
مواصفات شبكة دعم أنفاق الألغام (BRC Mesh).
- مادة: أسلاك الفولاذ منخفضة الكربون أو أسلاك الفولاذ المجلفنة.
- المعالجة السطحية:
| حجم الورقة (م) | الرقم المرجعي لشبكة BRC | السلك الرئيسي | عبر الأسلاك | منطقة الصلب | وزن | ||||
|---|---|---|---|---|---|---|---|---|---|
| القطر (مم) | الملعب (مم) | القطر (مم) | الملعب (مم) | الرئيسي (مم²/م) | الصليب (مم² / م) | ورقة (كجم) | كجم/م² | ||
| شبكة مربعة: النوع – أ | |||||||||
| 2.4 × 4.8 | A98 | 5 | 200 | 5 | 200 | 98 | 98 | 17.7 | 1.54 |
| 2.4 × 4.8 | أ142 | 6 | 200 | 6 | 200 | 142 | 142 | 25.6 | 2.22 |
| 2.4 × 4.8 | A193 | 7 | 200 | 7 | 200 | 193 | 193 | 34.8 | 3.02 |
| 2.4 × 4.8 | A252 | 8 | 200 | 8 | 200 | 252 | 252 | 45.5 | 3.95 |
| 2.4 × 4.8 | A393 | 10 | 200 | 10 | 200 | 393 | 393 | 71.0 | 6.16 |
| 2.4 × 4.8 | أ565 | 12 | 200 | 12 | 200 | 565 | 565 | 102.3 | 8.88 |
| شبكة مستطيلة: النوع – ب | |||||||||
| 2.4 × 4.8 | ب196 | 5 | 100 | 7 | 200 | 196 | 193 | 35.1 | 3.05 |
| 2.4 × 4.8 | B283 | 6 | 100 | 7 | 200 | 283 | 193 | 43.0 | 3.73 |
| 2.4 × 4.8 | B385 | 7 | 100 | 7 | 200 | 385 | 193 | 52.2 | 4.53 |
| 2.4 × 4.8 | B503 | 8 | 100 | 8 | 200 | 503 | 252 | 68.8 | 5.93 |
| 2.4 × 4.8 | B785 | 10 | 100 | 8 | 200 | 785 | 252 | 93.8 | 8.14 |
| 2.4 × 4.8 | ب1131 | 12 | 100 | 8 | 200 | 1131 | 252 | 125.6 | 10.90 |
| شبكة مستطيلة: النوع – ج | |||||||||
| 2.4 × 4.8 | ج283 | 6 | 100 | 5 | 400 | 283 | 49.0 | 30.1 | 2.61 |
| 2.4 × 4.8 | C385 | 7 | 100 | 5 | 400 | 385 | 49.0 | 39.3 | 3.14 |
| 2.4 × 4.8 | C503 | 8 | 100 | 5 | 400 | 503 | 49.0 | 50.0 | 4.34 |
| 2.4 × 4.8 | C785 | 10 | 100 | 6 | 400 | 785 | 77.4 | 77.4 | 6.72 |

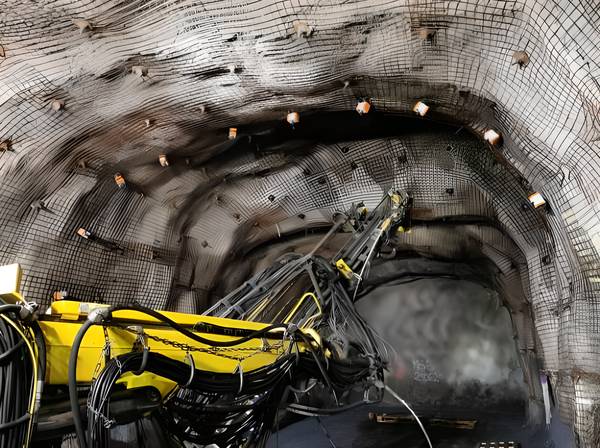

كشبكة دعم أنفاق الألغام: شبكة سلكية ملحومة ذات سلسلة ربط Mash VS
|
|
جدول المقارنة
| ميزة | شبكة ربط السلسلة | شبكة سلكية ملحومة |
|---|---|---|
| بناء | نمط ماسي منسوج ومتشابك بدون لحام. | الأسلاك الملحومة عند كل تقاطع متعامد. |
| المرونة / القدرة على التكيف | مرنة للغاية؛ يتكيف بسهولة مع الأرض والمنحنيات غير المستوية أو غير المنتظمة. | جامد؛ أقل ملاءمة للتضاريس غير المستوية، وتتطلب سطحًا مستوًا نسبيًا للتركيب الأمثل. |
| قوة | متينة، ولكنها يمكن أن تتشوه أو تتمدد تحت الضغط. توفر الإصدارات عالية الشد سعة تحميل كبيرة. | أقوى وأكثر صلابة؛ يوفر قوة وثباتًا أكبر مع تشوه أقل تحت التأثير. |
| كشف المقاومة | يميل إلى التفكك في حالة كسر سلك واحد، على الرغم من أن التصميمات الحديثة تقلل من هذه المشكلة. | المفاصل الملحومة تمنع الانهيار. يتم تحديد الضرر على السلك المكسور. |

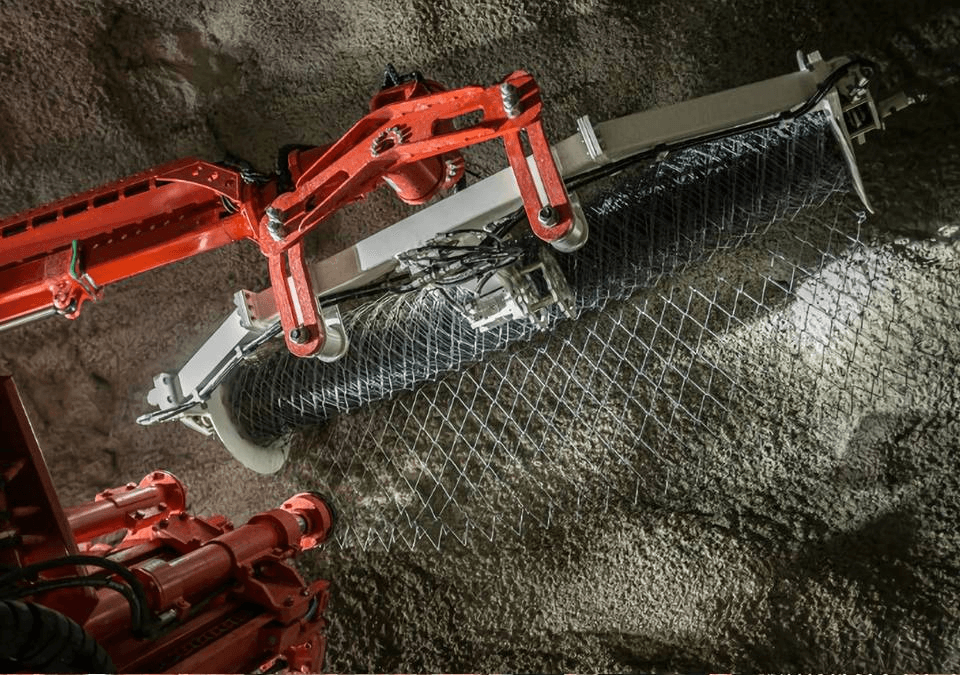

| تثبيت | يتم توفيرها بشكل لفات، مما يجعل النقل والتعامل مع المساحات الكبيرة أسهل. يمكن أن تكون كثيفة العمالة للتوتر يدويًا ولكن يمكن أن تكون ميكانيكية. | يتم توفيرها في ألواح صلبة، يسهل التعامل معها وتثبيتها على الأسطح المسطحة، مما يسمح غالبًا بالتركيب بشكل أسرع في الظروف المناسبة. |
| يكلف | بشكل عام أكثر فعالية من حيث التكلفة، خاصة لتغطية مساحات كبيرة. | تكلفة أولية أعلى بسبب عملية التصنيع، ولكنها توفر قيمة أفضل على المدى الطويل بسبب المتانة. |
| صيانة | قد يتطلب تشديدًا عرضيًا بسبب مرونته. | صيانة منخفضة بسبب هيكلها الصلب والمتين. |
الوجبات السريعة الرئيسية
- اختر شبكة ربط السلسلة إذا: يكون نفق أو سطح اللغم غير منتظم أو منحدر إلى حد كبير، حيث أن مرونته تسمح له بالتوافق مع الأرض بشكل أفضل.
- اختر شبكة سلكية ملحومة إذا: يكون سطح النفق مسطحًا وموحدًا نسبيًا، وتحتاج إلى أقصى قدر من الصلابة ومقاومة عالية للصدمات والقطع.
